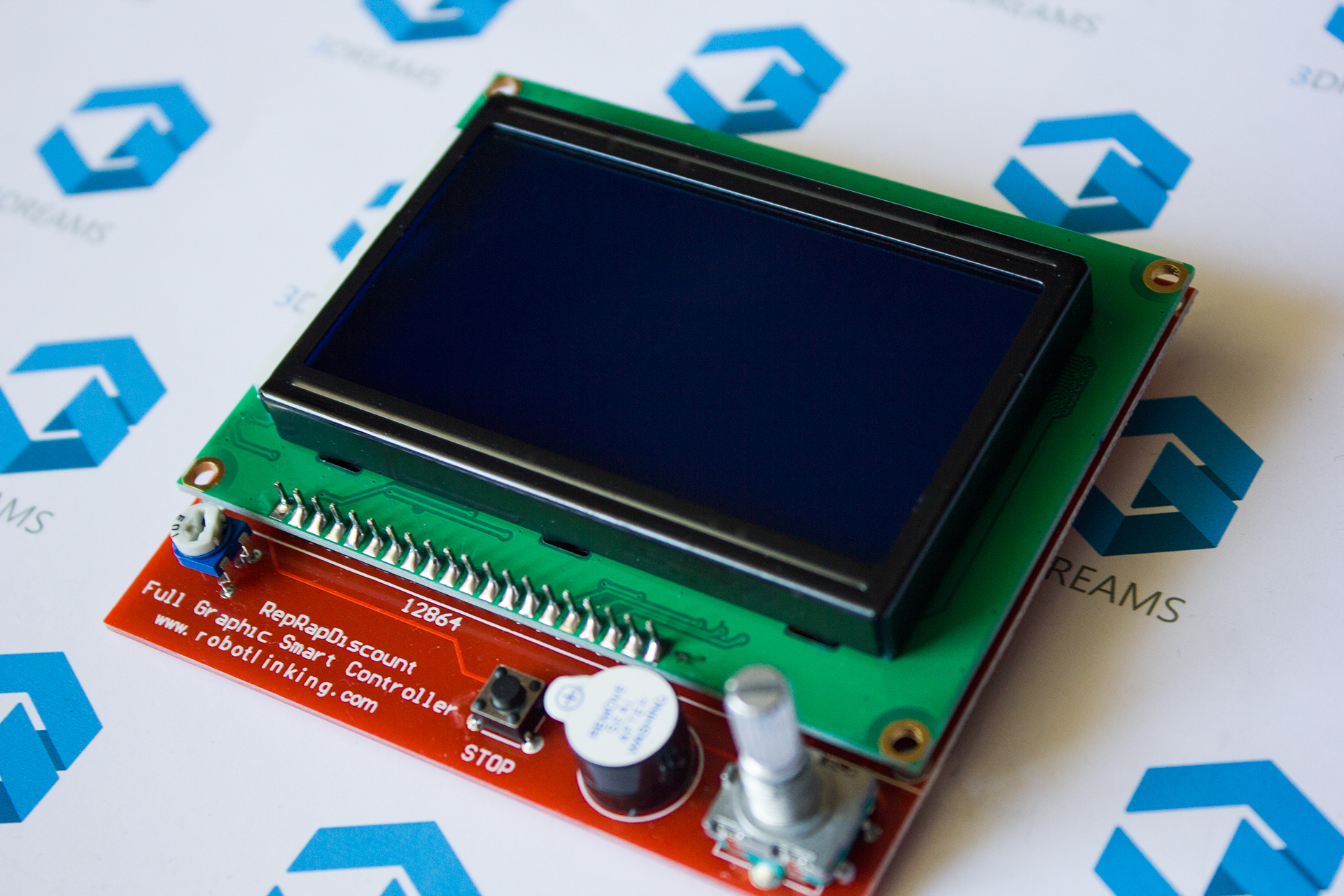

Дисплей 3D принтера LCD 12864
279 грн.
LCD экран 12864 для 3D принтера с картиридером для SD карт и кабелем подключения в Украине в наличии. Предназначен для преобразования сигналов датчиков, контроллеров и прочих устройств в графическую информацию. Является важной составляющей любого 3D принтера. LCD экран 12864 управляется с помощью Arduino Mega 2560 R3 или другими микропроцессорными устройствами управления.
Описание
LCD экран12864 с картридером для SD карт и кабелем подключения в Украине в наличии.
Дисплей имеет 128 точек по горизонтали и 64 точки по вертикали.
На плате есть переменный резистор, которым осуществляется регулировка контрастности дисплея.
Характеристики панели управления LCD12864
| Экран | жидкокристаллический |
| Разрешение дисплея | 128 на 64 точек |
| Размеры экрана | 72 х 40 мм |
| Регулятор контрастности | есть |
| Интерфейс подключения | 20-контактный интерфейс подключения |
| Напряжение питания | 3 В или 5 В |
| Габариты модуля | 93,0 х 70,0 х 7,5 мм |
| Вес | 74 г |
LCD 12864 модуль для Arduino имеет один интерфейс для подключения дисплея к контроллерам.
Интерфейс панель управления LCD 12864 имеет 20 контактов, обозначенных:
| GND | общий контакт |
| VСС | питание |
| VO | настройка контрастности |
| RS | данные и команды |
| RW | чтение и запись |
| E (Enable) | включение |
| DB0 – DB7 | линии данных |
| PSB (Parallel Serial Bus) | последовательно-параллельная шина |
| NC (No connect) | нет соединения |
| RST (Reset) | сброс данных |
| VOUT (Negative voltage output) | напряжение питания драйверов дисплея |
| BLA | анод подсветки |
| BLK | катод подсветки |
Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 3 В или 5 В. При разном напряжении питания разные схемы его подключения.
Видео LCD 12864 в работе
