Опис

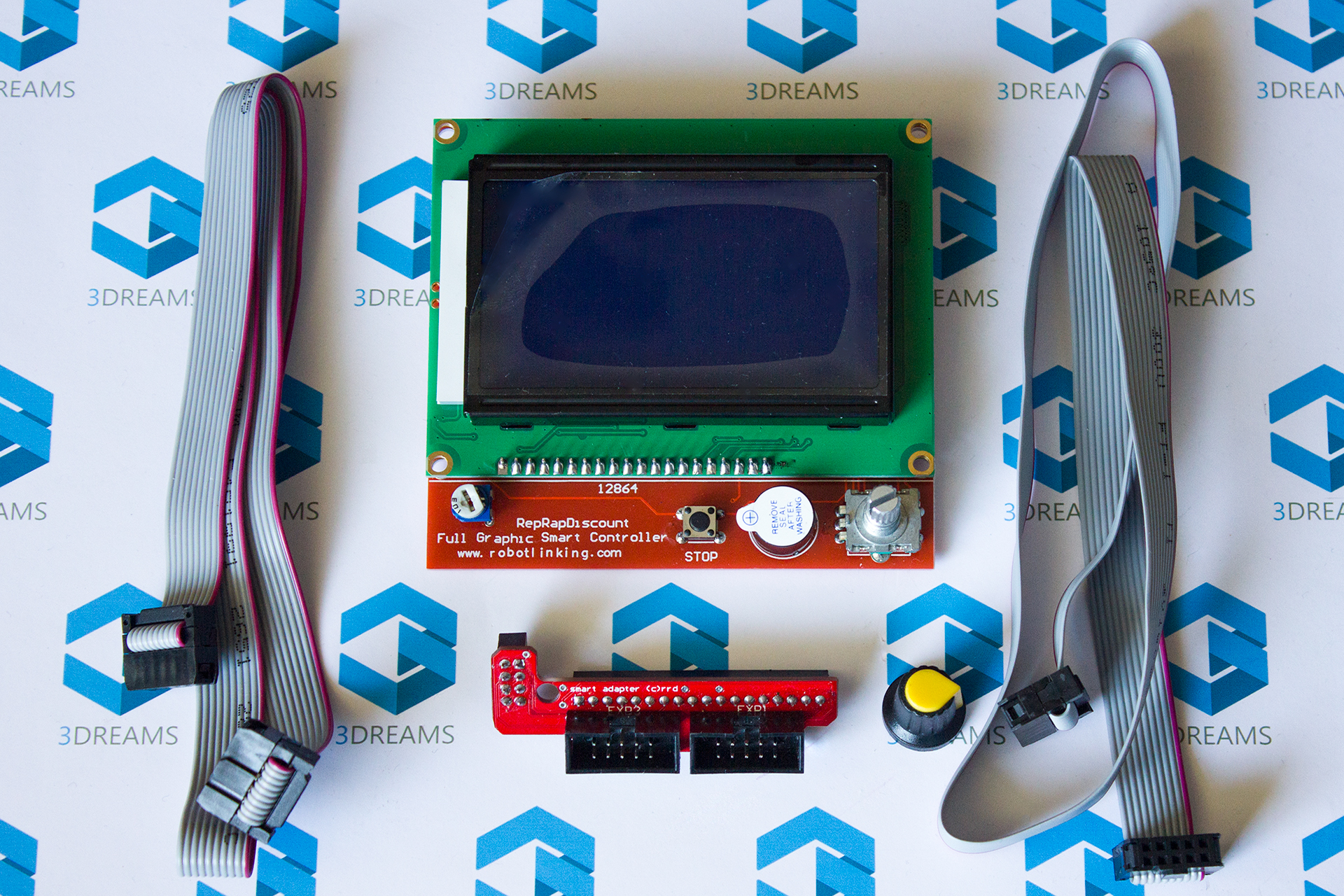

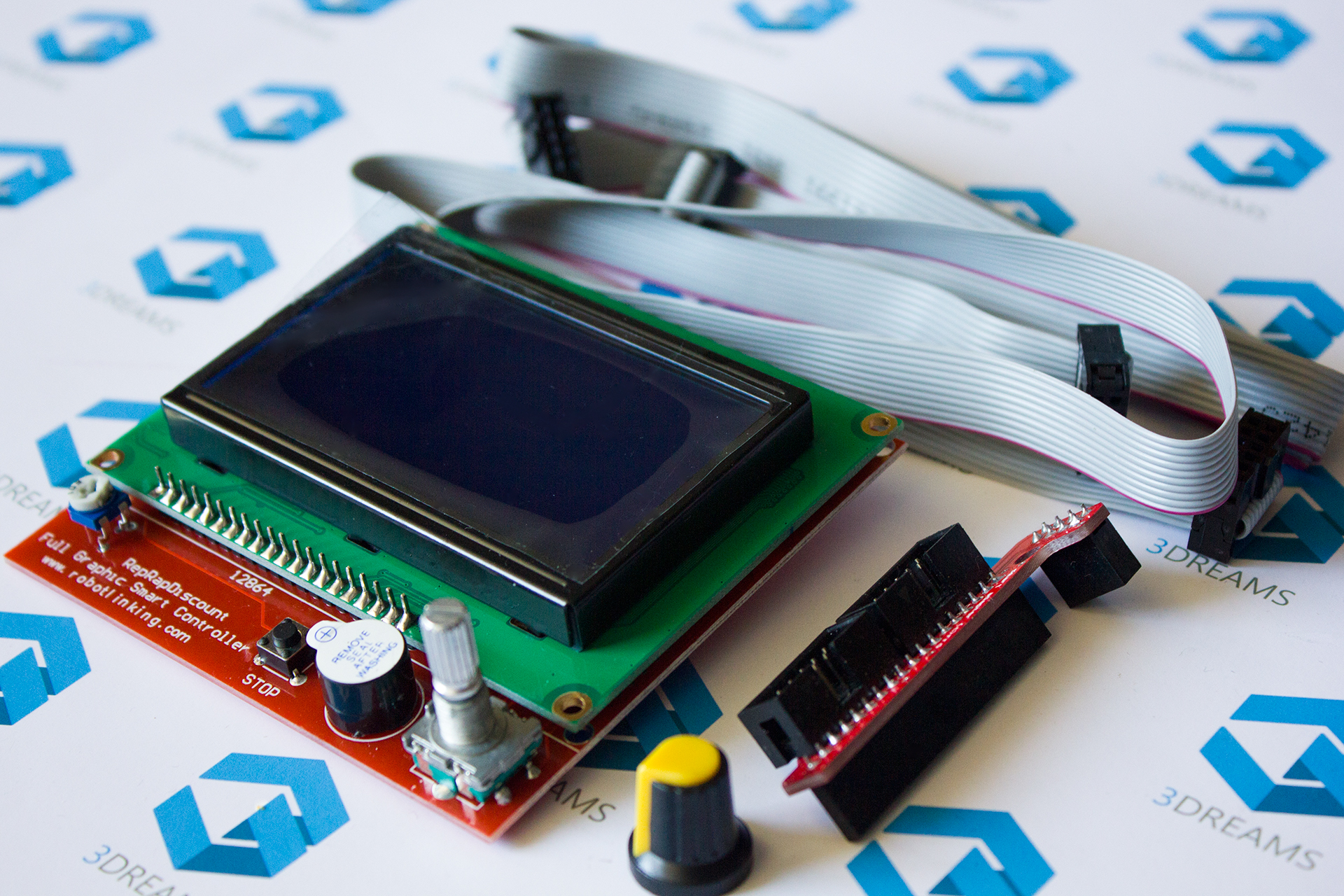

Характеристики панелі управління LCD12864:
Екран: рідкокристалічний
Роздільна здатність дисплея; 128 на 64 точок
Розміри екрану: 72 х 40 мм
Регулятор контрастності: є
Інтерфейс підключення: 20-контактний інтерфейс підключення
Напруга живлення: 3 В або 5 В
Габарити модуля: 93,0 х 70,0 х 7,5 мм
Вага: 74 г

LCD 12864 модуль для Arduino має один інтерфейс для підключення дисплея до контролерів.
Інтерфейс панель управління LCD 12864 має 20 контактів, позначених:

GND- загальний контакт
VСС- харчування
VO- настройка контрастності
RS- дані і команди
RW- читання і запис
E (Enable)- включення
DB0 – DB7 – лінії даних
PSB (Parallel Serial Bus)- послідовно-паралельна шина
NC (No connect)- немає з’єднання
RST (Reset)- скидання даних
VOUT (Negative voltage output)- напруга живлення драйверів дисплея
BLA -анод підсвічування
BLK – катод підсвічування

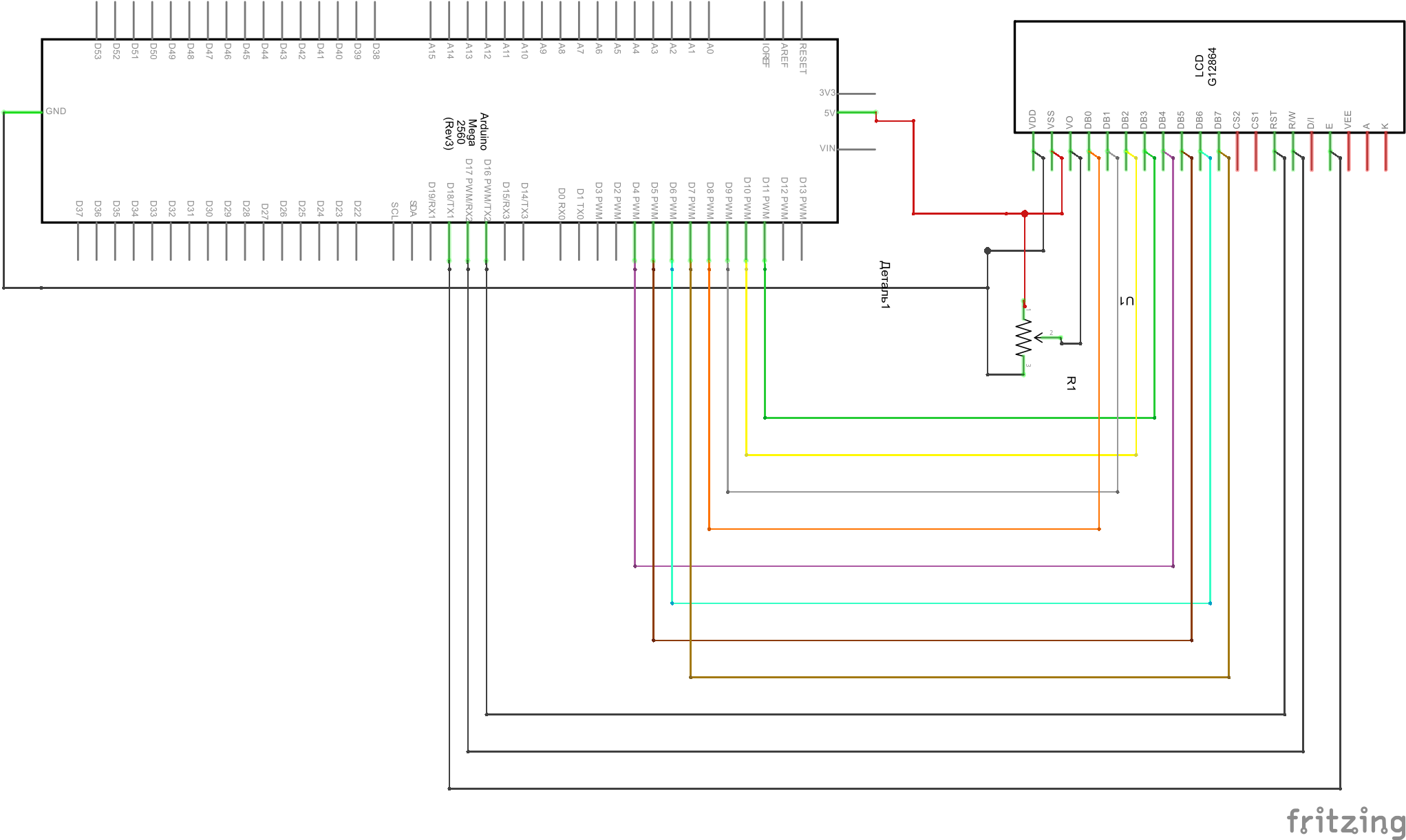

Живлення модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керуючого пристрою), або від зовнішнього джерела живлення (блоку живлення батареї). Напруга живлення модуля 3 В або 5 В. При різній напрузі харчування різні схеми його підключення.
